BVVB電線（扁形護套電線）

一、BVVB電線的定義和結構

1、定義：

BVVB全稱為 銅芯聚氯乙烯絕緣聚氯乙烯護套扁形電線，是一種雙芯或多芯平行排列的扁狀護套線。字母含義：

- B：布電線（固定敷設）

- V：聚氯乙烯（PVC）絕緣層

- V：聚氯乙烯（PVC）護套層

- B：扁形結構

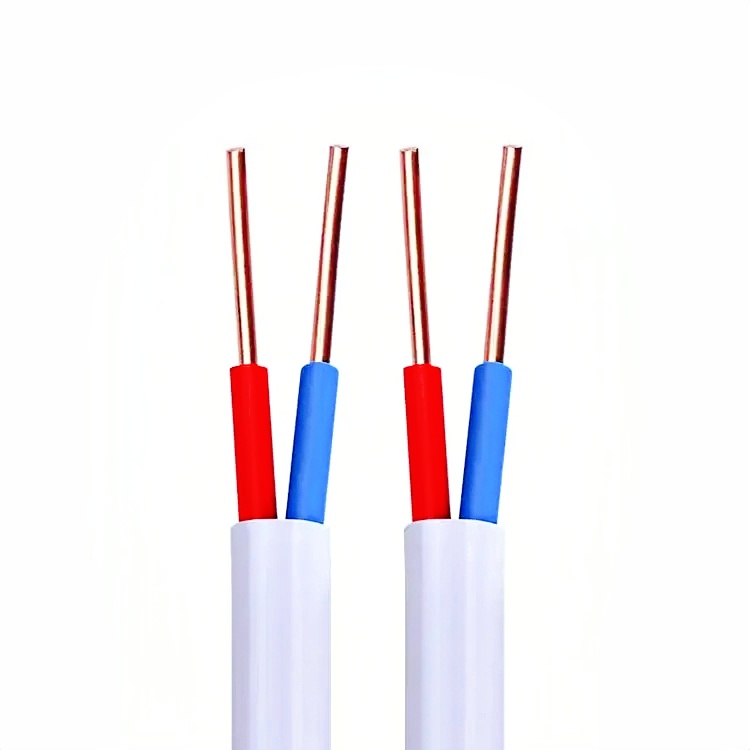

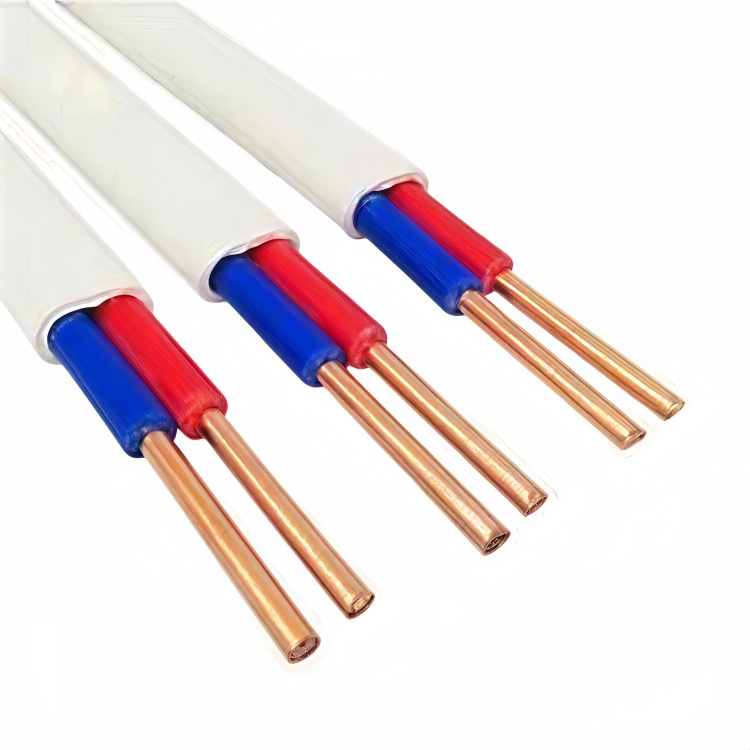

2、結構組成（由內至外）：

1. 導體：?jiǎn)涡净蚨嘈居层~線（平行排列），常用截面 2×0.75mm2、2×1.5mm2、3×2.5mm2。

2. 絕緣層：每根導體獨立包裹PVC絕緣層（厚度約0.6-0.8mm）。

3. 護套層：整體覆蓋PVC外護套，將多根絕緣線芯壓合成扁平帶狀（厚度約1.0mm）。

形態特點：橫截面呈長方形，線體柔軟可彎曲但不可扭轉，護套表面印有規格標識（如BVVB 2×1.5）。

二、BVVB電線的性能特點

1. 機械防護性強：

- 雙層PVC結構（絕緣+護套）提供抗磨損、防潮、耐油污能力，適用于暴露環境。

- 扁平設計緊貼墻面/設備，不易卷曲纏繞。

2. 敷設便捷性高：

- 無需穿管，可直接卡入線槽或釘固于墻面（明敷場景）。

- 多芯一體化避免單線散亂，簡化接線流程。

3. 電氣安全性：

- 額定電壓 300/500V（適用于220V家用電器）。

- 長期耐溫 70℃，短路耐熱 160℃（5秒）。

三、BVVB電線的應用場景

1. 家用電器連接：

- 空調、洗衣機、冰箱的明裝電源延長線（從插座到設備）。

- 吸頂燈、吊扇的天花板明敷布線。

2. 工業設備：

- 機床、傳送帶的移動電源拖鏈（需選抗彎折型）。

- 控制柜與執行器的短距離固定連接。

3. 建筑臨時用電：

- 工地臨時照明線路（沿腳手架固定）。

- 展會展臺設備供電。

四、BVVB電線的選型與施工規范

1. 載流量參考（30℃環境，明敷安裝）：

- 2×1.5mm2：安全載流量 16A（約3500W負載）。

- 2×2.5mm2：安全載流量 25A（約5500W負載）。

> 注意：雙芯線中單芯截面積決定載流量，護套散熱略優于單根BV線。

2. 強制施工要求：

- 敷設方式：

- 須使用線卡/扎帶固定（間隔≤30cm），避免懸空晃動。

- 轉角處彎曲半徑≥6倍線纜寬度（如線寬10mm需彎成半徑60mm的?。?

- 接線處理：

- 護套層剝除后，內部絕緣線需加絕緣套管保護（防外力割傷）。

- 禁止在護套上直接打結或懸掛重物。

五、與圓纜的對比優勢

1. 空間利用率高：

- 扁形結構緊貼墻面，節省安裝空間（如家具后方縫隙）。

2. 抗碾壓能力強：

- 平鋪地面時，外力不易集中于單點（對比圓纜易壓扁）。

3. 美觀易維護：

- 線路走向整齊直觀，檢修時快速定位故障點。

BVVB電線是明裝布線的利器，憑借扁平護套一體化設計，在電器連接、臨時供電、設備配線等場景中兼具便捷性與防護性。
