控制電纜的具體用途

控制電纜是一種主要用于傳輸電信號或控制信號，用以操縱、調節、監控電路中各種設備的電纜。它不像動力電纜（如YJV電纜）那樣直接輸送大功率電能，而是作為自動化系統的“神經網絡”，確保控制指令的準確傳遞和系統狀態的可靠反饋。

其用途可以概括為以下幾個主要方面：

一、功能：信號傳輸與設備控制

1.  傳輸控制指令

這是控制電纜基本和重要的功能。它連接控制中心（如PLC可編程邏輯控制器、DCS集散控制系統、計算機控制臺、操作按鈕盒） 與現場執行設備（如電機啟動器、接觸器、繼電器、電磁閥、電動閥門、變頻器）。

示例：在中央控制室按下“啟動”按鈕，這個“啟動”的電信號就是通過控制電纜傳輸?shù)杰囬g的電機控制柜，從而驅動電機運行。

2.  反饋信號與狀態監測

控制電纜也負責將現場設備的狀態信號返回到控制中心，實現系統的閉環控制和實時監控。

示例：連接在閥門上的限位開關會通過控制電纜將“閥門已完全打開”或“閥門已完全關閉”的信號傳回PLC；傳感器（如溫度傳感器、壓力傳感器、流量計）也將檢測到的實時數據通過控制電纜傳輸?shù)奖O(jiān)控系統。

二、主要應用場景

控制電纜廣泛應用于需要自動化控制和信號收集的各個工業領域和大型建筑中：

1.  工業自動化與過程控制

制造業：汽車生產線、機床、機器人、裝配線等。

過程工業：石油化工、制藥、水處理、冶金等行業中的泵、風機、閥門等設備的控制。

電力系統：電廠、變電站中用于控制開關、信號采集、繼電保護等。

2.  樓宇自動化（BA）

用于連接中央監控系統與樓宇內的各種設備，如消防系統（煙霧探測器、報警器）、安防系統（門禁、攝像頭）、暖通空調（HVAC）系統（空調、風機、溫濕度傳感器）等。

3.  交通運輸

軌道交通：地鐵、高鐵的信號系統、車門控制、乘客信息系統等。

機場：行李分揀系統、登機橋控制等。

三、與控制電纜相配套的常見設備

為了更清晰地理解其用途，以下是一些常通過控制電纜連接的設備：

輸入控制端（信號發出端）：PLC、DCS、工控機、控制按鈕、開關、人機界面（HMI）。

輸出執行端（信號接收端）：接觸器、繼電器、電機啟動器、電磁閥、指示燈、報警器。

信號反饋端：各種傳感器（溫度、壓力、位置、光電傳感器）、限位開關、編碼器。

四、控制電纜的主要特點（與動力電纜的區別）

為了勝任上述角色，控制電纜通常具備以下特點：

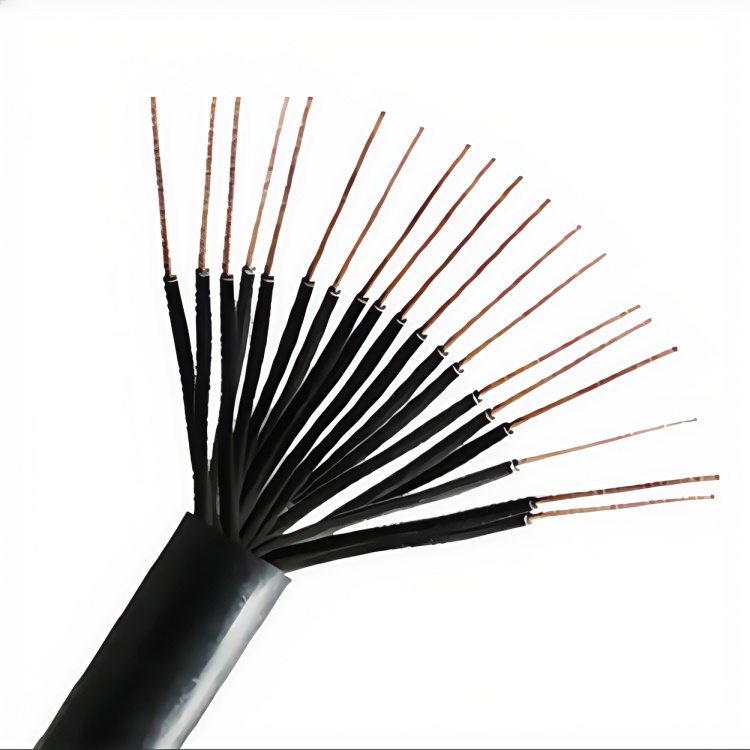

1.  多芯結構：通常由大量細銅絲組成多根芯線（如4芯、7芯、10芯、19芯甚至更多），以便在同一根電纜內同時傳輸多路不同的控制信號和反饋信號。

2.  截面較?。阂?yàn)閭鬏數氖切‰娏餍盘?hào)（通常為毫安級到數安培），而非動力電，所以導體截面積一般較?。ǔＲ娙?.75mm2, 1.0mm2, 1.5mm2）。

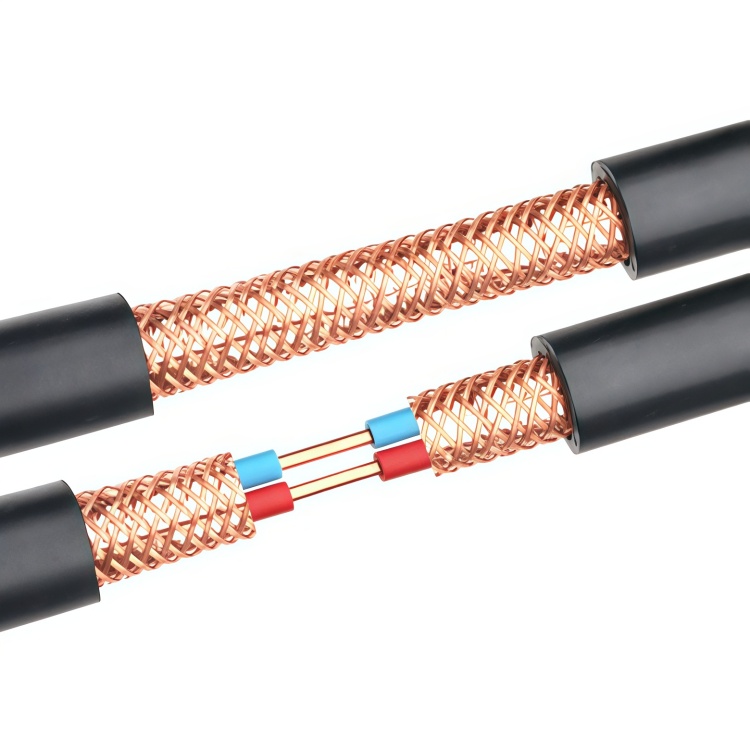

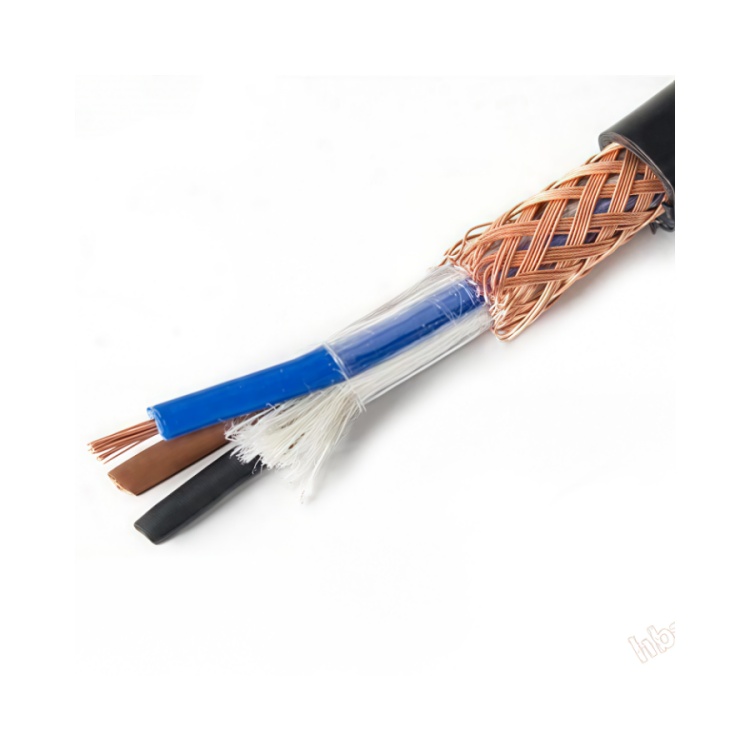

3.  屏蔽層：這是關鍵特性。很多控制電纜帶有銅絲編織或鋁塑復合箔屏蔽層，能有效抵抗外部電磁干擾（EMI），保證弱電信號在復雜的工業電磁環境中傳輸?shù)姆€(wěn)定性和準確性，防止誤動作。

4.  額定電壓：額定電壓通常較低，一般為450/750V或300/500V等級。

5.  柔韌性：許多場合需要頻繁移動或彎曲，因此有專門的高柔性控制電纜，適用于機器人、拖鏈系統等。

總結來說，控制電纜是自動化系統的“神經系統”，其核心用途是在控制單元與執行單元、傳感器之間，可靠地傳輸?shù)碗妷?、小電流的控制信?hào)和狀態反饋信號，從而實現設備的操控和系統的自動化運行。正確選擇和使用屏蔽良好的控制電纜，是保障整個控制系統穩定、可靠、抗干擾的關鍵。
