DJYPVP電纜結構與性能解析

DJYPVP是一種專為計算機系統設計的屏蔽電纜，全稱為聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜。其名稱中的字母代號分別代表不同的結構和材料特性。

以下是DJYPVP電纜的相關信息：

 一、結構解析

1. 代號含義

   - D：計算機電纜（電子儀表用）

   - J：線對采用對絞結構，減少電磁干擾

   - Y：絕緣材料為聚乙烯（PE）

   - P：分屏蔽（銅線編織屏蔽）

   - V：護套材料為聚氯乙烯（PVC）

   - P：總屏蔽（銅線編織總屏蔽，若為P2則為銅帶屏蔽）

   - 示例：DJYPVP 2×2×1.0 表示兩對線，每對兩芯，每芯截面積1.0 mm2。

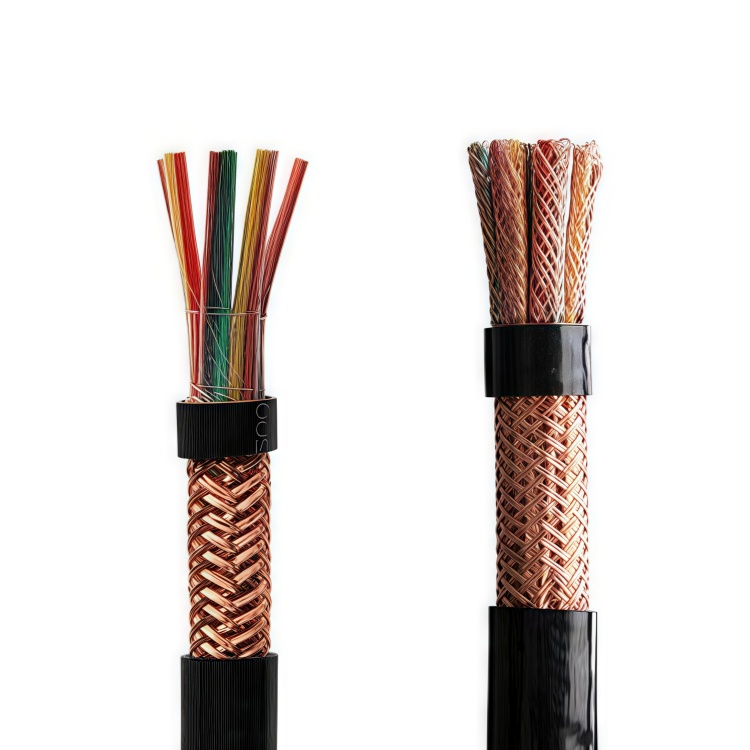

2. 雙重屏蔽設計

   - 分屏蔽：每對線單獨用銅線編織屏蔽。

   - 總屏蔽：整體線纜外層再用銅線編織屏蔽，進一步增強抗干擾能力。

 二、主要性能特點

1. 溫度適應性

   - 工作溫度：聚乙烯絕緣為70℃，交聯聚乙烯絕緣為90℃，聚氯乙烯護套可選70℃或105℃。

   - 環境溫度：固定敷設時適用-40℃～50℃，敷設時溫度不低于0℃。

2. 機械性能

   - 彎曲半徑：銅帶屏蔽電纜需≥12倍外徑，其他類型≥6倍外徑。

   - 阻燃性：符合GB 12666.2-90和GB 12666.5-90標準，支持成束阻燃。

3. 電氣參數

   - 額定電壓：300/500V。

   - 執行標準：Q/HHTZH002.4（等效英國BS5308）。

 三、應用場景

1. 計算機系統：連接主機、顯示器、鍵盤等設備，確保信號傳輸穩定性。

2. 工業控制：用于自動化控制系統、DCS系統等，抗干擾能力強。

3. 網絡設備：路由器、交換機等高速數據傳輸場景。

4. 檢測儀器：實驗室或生產線的高精度測量設備連接。

 四、與其他型號的差異

- DJYPVP vs DJYPVRP：后者型號中的“R”表示導體為多股軟銅線，適用于需要頻繁彎曲的場合。

- 屏蔽類型差異：若型號中另外一個P替換為P2（如DJYPVP2），則總屏蔽為銅帶而非銅線編織。

 五、選型建議

- 環境要求：高溫或需頻繁移動的場景可選交聯聚乙烯或軟芯型號。

- 抗干擾等級：雙重屏蔽適用于強電磁干擾環境，單屏蔽可滿足一般需求。

- 鎧裝需求：若需機械保護，可選帶鋼帶鎧裝（如DJYPVP22）。

通過以上特性，DJYPVP電纜在計算機、工業控制等高精度信號傳輸領域具有較好的優勢，其雙重屏蔽和耐環境設計使其成為復雜場景下的可靠選擇。
