電力電纜您了解多少？

電力電纜是一種用于傳輸和分配電能的導線組件，它不僅僅是簡單的導線，而是由多層結構組成的復合體，設計用于在各種環境條件下（地下、水中、空氣中、室內外等）安全可靠地輸送電力。

以下是電力電纜的關鍵描述點：

1.  功能：

將電能從發電站、變電站輸送到用戶端（家庭、工廠、商業建筑等）。

在電力網絡的不同部分之間分配電能。

2.  基本結構（典型的多層設計）：

導體： 內層，由高導電率的金屬制成（通常是銅或鋁），是電流流經的通道。導體可以是單股實心線，也可以是多股絞合線（增加柔韌性）。

導體屏蔽層 (可選，主要用于中高壓)： 包覆在導體上，通常是半導電材料，用于平滑導體表面的電場分布，防止局部放電。

絕緣層： 包裹在導體（或?qū)w屏蔽層）外面，由高電阻率的電介質材料制成。這是電纜關鍵的部分之一，其作用是防止電流泄漏到外部或?qū)w之間短路。常用材料包括：

交聯聚乙烯 (XLPE): 目前主流的中高壓電纜絕緣材料，耐熱性好，電氣性能優異。

聚氯乙烯 (PVC): 常用于低壓電纜，成本低，阻燃性好，但耐熱性相對較差。

乙丙橡膠 (EPR): 柔韌性好，耐候性強，常用于需要頻繁移動或彎曲的場合。

紙絕緣浸漬油 (PILC)： 傳統高壓電纜使用，現在逐漸被XLPE取代。

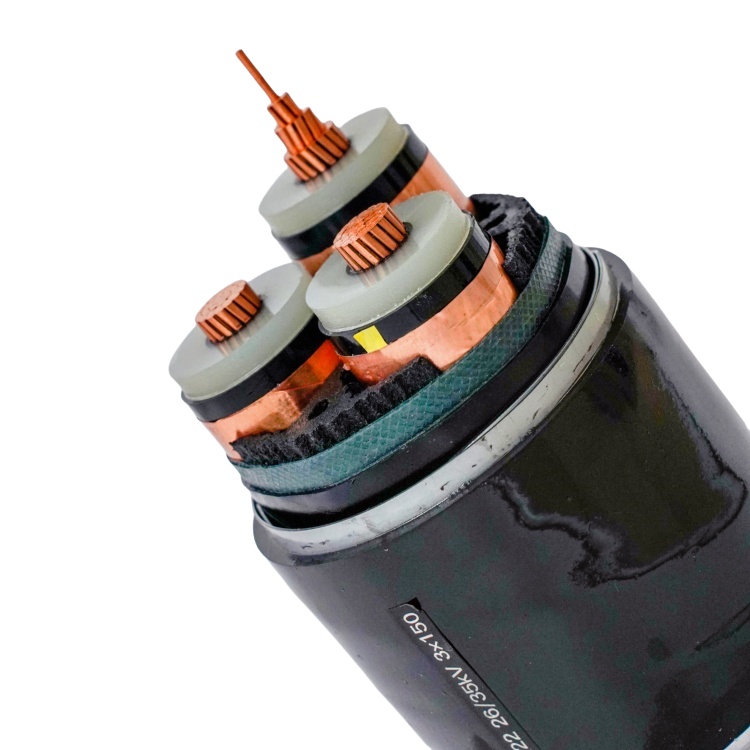

絕緣屏蔽層 (可選，主要用于中高壓)： 包覆在絕緣層外面，通常也是半導電材料，與導體屏蔽層配合，使絕緣層處于均勻的電場中，并提供一個接地的界面。

金屬屏蔽/鎧裝層：

電氣屏蔽： 通常是銅帶或銅絲編織層（特別是中高壓電纜），提供接地通路，限制電場向外擴散，保護人員安全，并在故障時傳導短路電流。

機械保護 (鎧裝)： 可以是鋼帶、鋼絲（用于抗拉或抗壓）或鋁帶。主要作用是保護電纜內部結構免受機械損傷（如擠壓、沖擊、嚙齒動物啃咬）。

內護套/內襯層： 位于金屬層內側，保護絕緣層免受金屬層的損傷，有時也提供阻水功能。

外護套： 外層，由堅韌、耐候性好的材料（如PVC、PE、聚氨酯、無鹵阻燃材料等）制成。主要作用是保護電纜內部所有結構免受：

機械損傷： 磨損、沖擊、壓扁。

環境影響： 水分、化學腐蝕、紫外線輻射、溫度變化。

生物侵害： 嚙齒動物、昆蟲。

火焰蔓延： 特殊護套具有阻燃或耐火特性。

3.  主要分類方式：

按電壓等級：

低壓電纜 (LV)： 通常指1kV及以下電壓（如家庭、商業建筑內部布線）。

中壓電纜 (MV)： 通常指1kV至35kV電壓（如城市配電網、工廠內部供電）。

高壓電纜 (HV)： 通常指35kV至110kV電壓（如區域輸配電）。

超高壓電纜 (EHV)： 通常指110kV以上電壓（如長距離輸電、跨海連接）。

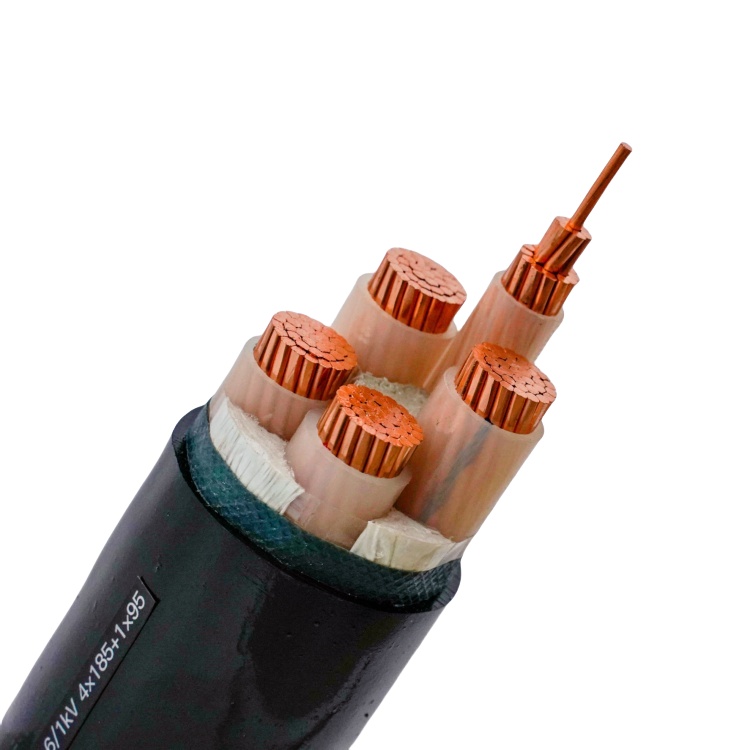

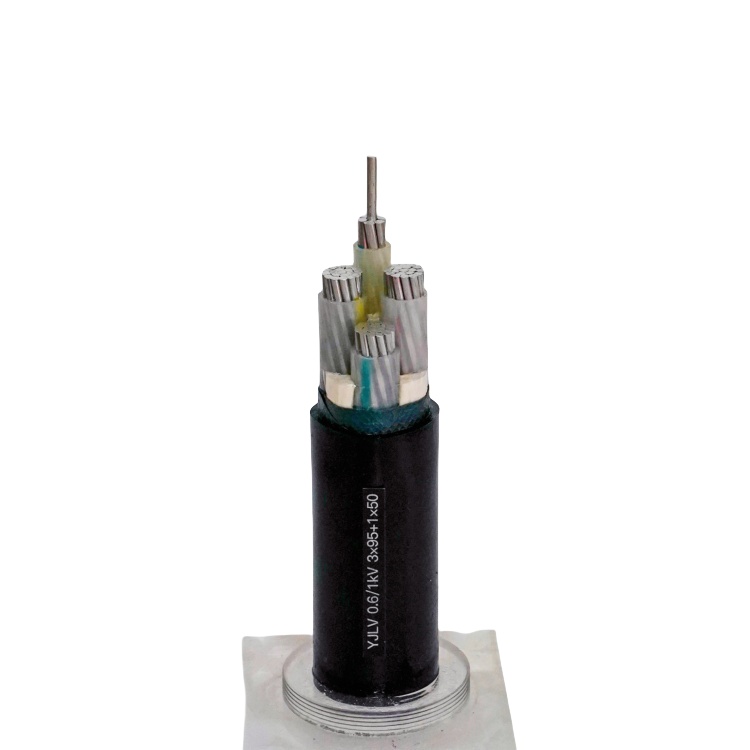

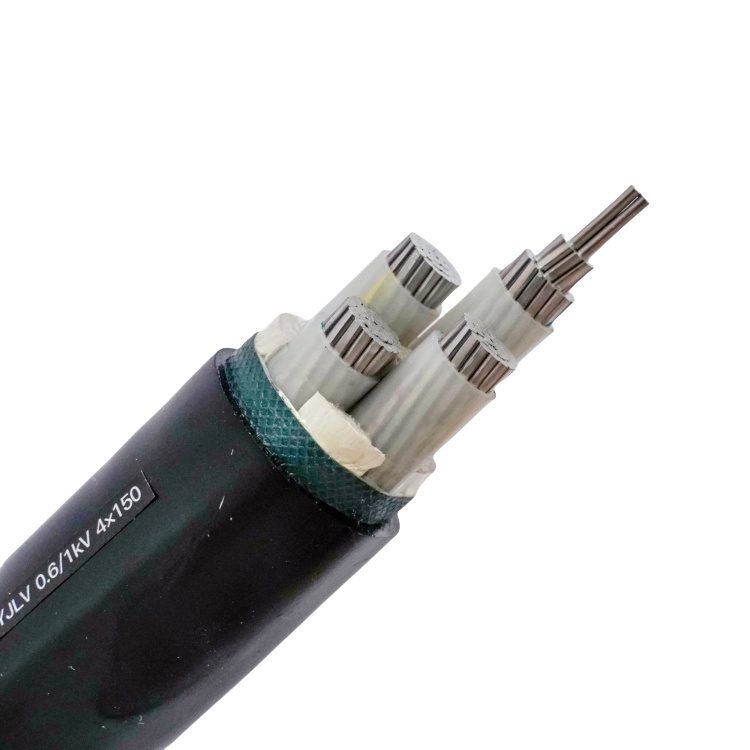

按導體材料： 銅芯電纜、鋁芯電纜。

按絕緣材料： XLPE電纜、PVC電纜、EPR電纜、PILC電纜等。

按護套/鎧裝類型： 非鎧裝電纜、鋼帶鎧裝電纜、鋼絲鎧裝電纜（細鋼絲用于抗扭，粗鋼絲用于抗拉）、鋁護套電纜等。

按敷設方式： 直埋電纜、管道電纜、架空電纜（通常帶有承力元件）、水底電纜、隧道/電纜溝敷設電纜等。

按特殊用途： 阻燃電纜、耐火電纜、無鹵低煙電纜、防白蟻電纜、耐寒電纜、海底電纜、礦用電纜等。

4.  主要優勢：

安全性高： 多層保護（絕緣、屏蔽、護套）大大降低了觸電、短路、火災風險。

適應性強： 可敷設在各種復雜環境（地下、水下、隧道、橋梁等），不受惡劣天氣（風雨、冰雪）直接影響。

可靠性高： 受外力破壞（如車輛撞擊、樹木倒塌）影響相對較小，故障率通常低于架空線（在正確安裝維護的前提下）。

美觀： 城市和人口密集區域敷設地下電纜，不破壞景觀。

節省空間： 可多回路同路徑敷設，尤其在城市地下管道中優勢明顯。

維護量相對較低： 相對于架空線，受環境影響小，后期維護工作量通常較少（但故障定位和修復可能更復雜）。

5.  主要缺點/挑戰：

初始投資成本高： 材料成本和安裝敷設成本通常遠高于架空線路。

故障定位和修復困難： 埋在地下或敷設在管道中時，故障點查找和修復耗時較長，影響供電恢復。

散熱相對困難： 尤其是多回路密集敷設時，載流量可能受限制。

設計、選型、安裝要求高： 需要考慮電壓等級、敷設環境、載流量、短路容量、熱穩定性、接地方式等多種因素，安裝工藝復雜。

6.  應用領域：

電力系統：發電廠、變電站出線，輸配電網絡（主干線、配電線）。

工業：工廠內部動力供電、設備連接。

建筑：商業樓宇、住宅小區、公共設施的內部供電系統。

交通：鐵路牽引供電、地鐵供電、機場供電、港口供電。

新能源：風電場、光伏電站內部集電線路及并網連接。

跨水域連接：海底電纜、過江/過河電纜。

總而言之，電力電纜是現代電力傳輸和分配的核心基礎設施，其復雜的多層結構設計是為了在安全的前提下，確保電能能夠可靠持久地從源頭輸送到千家萬戶和各行各業。選擇何種類型和規格的電纜，需要根據具體的電壓等級、敷設環境、載流量要求、成本預算等因素綜合決定。
